       底部填充膠工藝流程分為四步驟，烘烤、預熱、點膠、固化、檢驗、下面，施奈仕為大家介紹底部填充膠的工藝流程。

一、烘烤環節

       烘烤環節，主要是為了確保主板的干燥。實施底部填充膠之前，如果主板不干燥，容易在容易在填充后有小氣泡產生，在固化環節，氣泡就會發生爆炸，從而影響焊盤與PCB之間的粘結性，也有可能導致焊錫球與焊盤的脫落。在烘烤工藝中，參數制定的依據PCBA重量的變化。

二、預熱環節

       對主板進行預熱，可以提高Underfill底部填充膠的流動性。溫馨提示：反復的加熱勢必會使得PCBA質量受到些許影響，所以建議這個環節建議溫度不宜過高，建議預熱溫度：40~60℃。

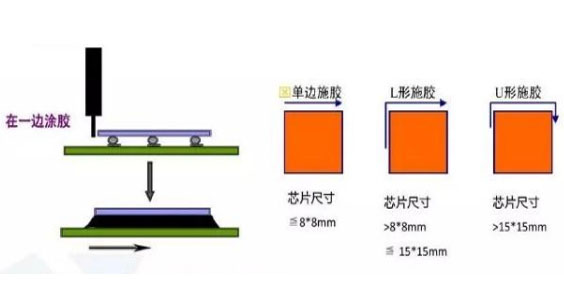

三、點膠環節

       底部填充膠填充，通常實施方法有操作人員的手動填充和機器的自動填充，無論是手動和自動，一定需要借助于膠水噴涂控制器，其兩大參數為噴涂氣壓和噴涂時間設定。不同產品不同PCBA布局，參數有所不同。由于底部填充膠的流動性，填充的原則：盡量避免不需要填充的元件被填充 ；禁止填充物對扣屏蔽罩有影響。依據這兩個原則可以確定噴涂位置。在底部填充膠用于量產之前，需要對填充環節的效果進行切割研磨試驗，也就是所謂的破壞性試驗，檢查內部填充效果。通常滿足兩個標準：跌落試驗結果合格；滿足企業質量要求。

四、固化環節

       底部填充膠固化環節，需要再經過高溫烘烤以加速環氧樹脂的固化時間，固化條件需要根據填充物的特性來選取合適的底部填充膠產品。

五、檢驗環節

       對于固化效果的判定，有基于經驗的，也有較為專業的手法。經驗類的手法就是直接打開底部填充后的元器件，用尖頭鑷子進行感覺測試，如果固化后仍然呈軟態，則固化效果堪憂。另外有一個專業手法鑒定，鑒定方法為“差熱分析法”這需要到專業實驗室進行鑒定。
