欧美老妇激情BBBWWBBW,老熟妇高潮一区二区三区,国产内射在线激情一区,精品无码国产一区二区三区麻豆

       剪切強(qiáng)度是指材料承受剪切力的能力，代號(hào)σc，指外力與材料軸線(xiàn)垂直，并對(duì)材料呈剪切作用時(shí)的強(qiáng)度極限。以平方毫米為單位，在這個(gè)面積里所受到的單位壓力稱(chēng)為剪切強(qiáng)度，千牛頓除單位面積，kN/mm，粘接膠剪切強(qiáng)度表示粘接型膠在受切線(xiàn)方向的應(yīng)力時(shí)單位面積上的斷裂負(fù)荷。根據(jù)受力方式可分為拉伸剪切強(qiáng)度、壓縮剪切強(qiáng)度、扭轉(zhuǎn)剪切強(qiáng)度、彎曲剪切強(qiáng)度等幾種，其中拉伸剪切強(qiáng)度常用，以下為施奈仕測(cè)試指導(dǎo)。

測(cè)試準(zhǔn)備

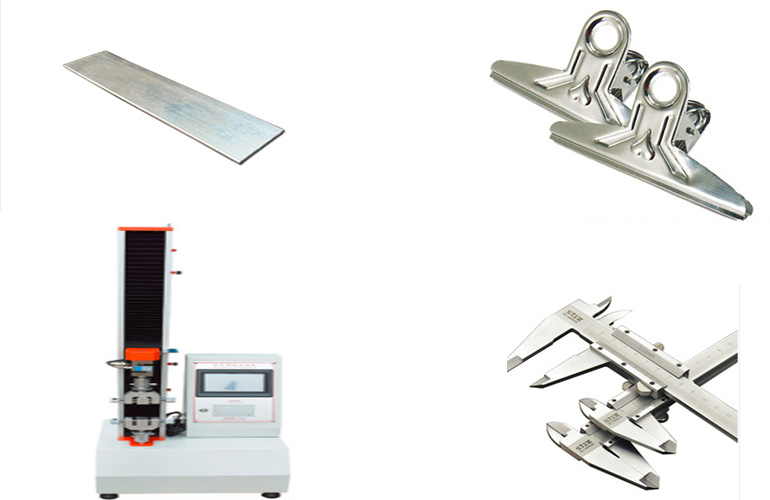

準(zhǔn)備試片長(zhǎng)*寬*厚為125×20×2mm，試驗(yàn)平行三組（或五組）；游標(biāo)卡尺；五金夾子；試驗(yàn)機(jī)；

產(chǎn)品固化條件23±2℃，60±5RH%固化或常溫固化或加熱固化等方式。

制作試片

1、使用布條將試片一端擦干凈，取適量樣品點(diǎn)涂均勻在試片一端；

2、將另一片試片一端搭接在點(diǎn)涂樣品的一端上，確保粘接面長(zhǎng)度約為12.5±0.25mm，用手輕輕將粘接面壓緊，確保粘接膠層厚度約為0.2mm；

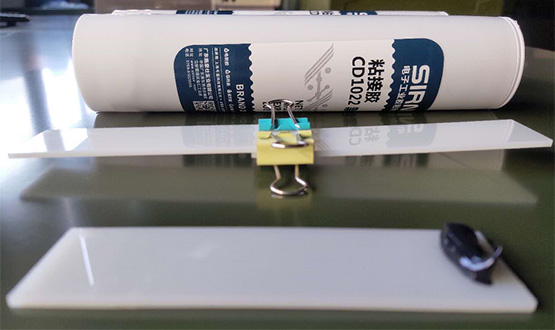

3、使用夾子將試片夾住固定，并將溢膠進(jìn)行清理。

固化

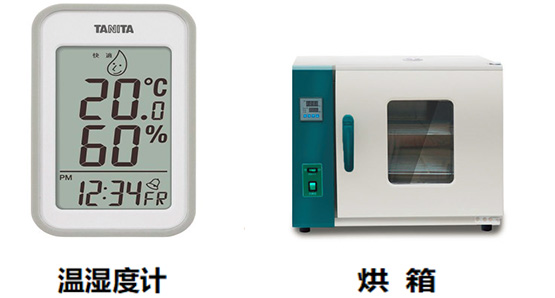

1、根據(jù)樣品特性（標(biāo)準(zhǔn)要求）選擇固化方式，（置于23±2℃，60±5RH%環(huán)境固化、常溫固化、加熱固化等）條件下進(jìn)行固化處理；

2、測(cè)試前，使用刀片將試片上邊緣的殘膠進(jìn)行清理，降低測(cè)試誤差。

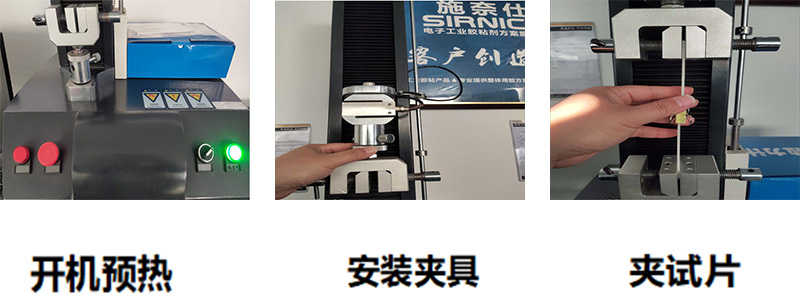

試驗(yàn)機(jī)開(kāi)機(jī)、安裝夾具

1、打開(kāi)試驗(yàn)機(jī)電源，預(yù)熱15min

2、安裝T型夾具

3、調(diào)整試驗(yàn)機(jī)位移，將試片上下均衡對(duì)稱(chēng)地夾在夾具上，上下試片夾持長(zhǎng)度約20mm，夾試片時(shí)，確保垂直度。

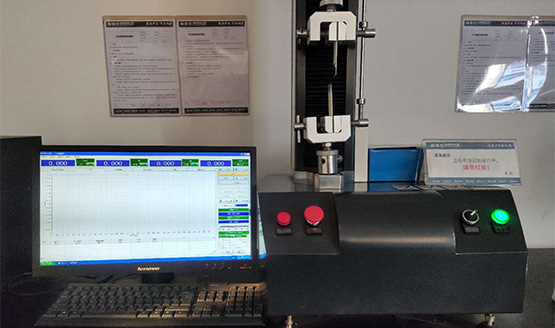

測(cè)量

1、設(shè)置試驗(yàn)機(jī)運(yùn)行速度為50—60mm/min；

2、按開(kāi)始鍵測(cè)量，等待試片斷開(kāi)后，讀取試驗(yàn)機(jī)顯示面板上“破壞載荷數(shù)值kgf”；

3、使用游標(biāo)卡尺測(cè)量斷開(kāi)后的試片粘接面長(zhǎng)度和寬度，計(jì)算粘接面面積cm2。

計(jì)算結(jié)果

剪切強(qiáng)度（MPa)=破壞載荷kgf/(剪切粘接面積cm2×10.2)。

注：1MPa=10.2 Kgf/cm2=1atm(大氣壓)

【責(zé)任編輯】：Ren
版權(quán)所有：http://www.daa9km.cn 轉(zhuǎn)載請(qǐng)注明出處
